34.0.0: lvs简介
22 Jun 2016
0. 理论知识
0.1 名词解释
- LB: load balance，负载均衡
- lvs: 负载均衡开源软件项目，作者为淘宝的章文嵩

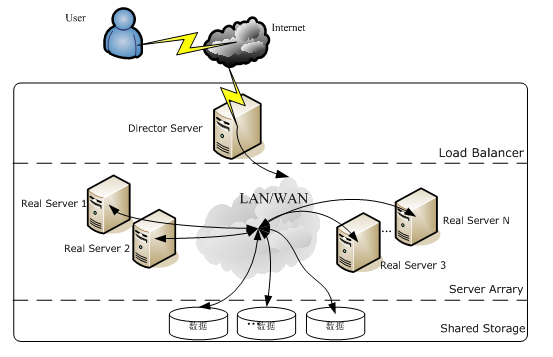

0.2 lvs架构
- 调度层-director
- server集群-real server
0.3 lvs的工作模式

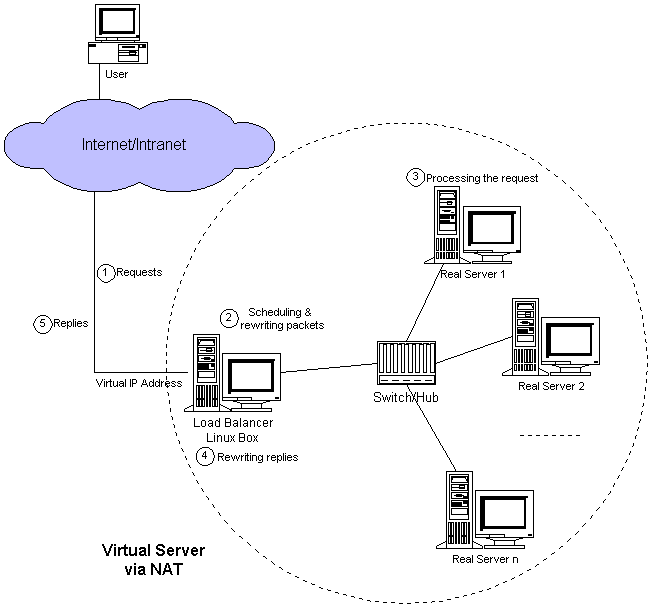

- NAT
- director将请求的目标ip(vip)改为real server的ip，返回的数据经过director，director将ip重新改为vip，并将结果返回客户端
- director需要有公网网段和私网网段，real server只需要私网网段

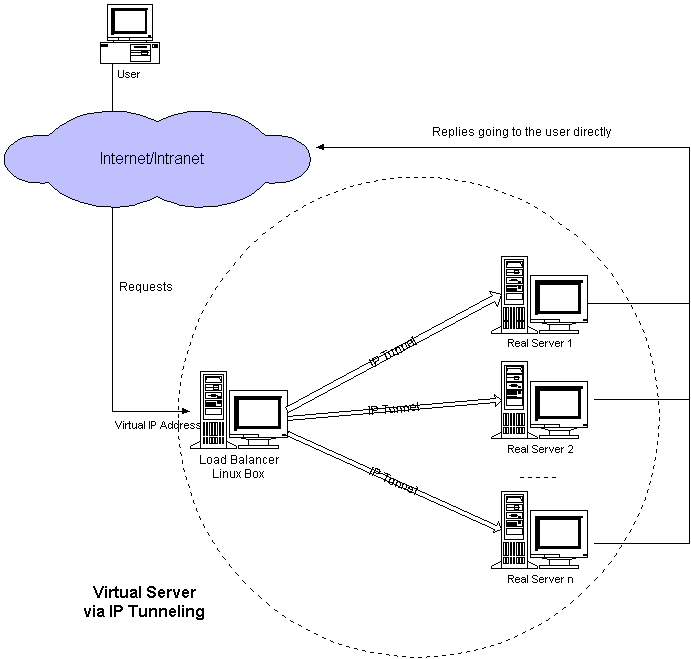

- TUN
- director将请求的数据包封装加密，通过ip隧道转发到real server上，返回的数据直接不通过director返回客户端
- vip、dip、rip可以是同一网段

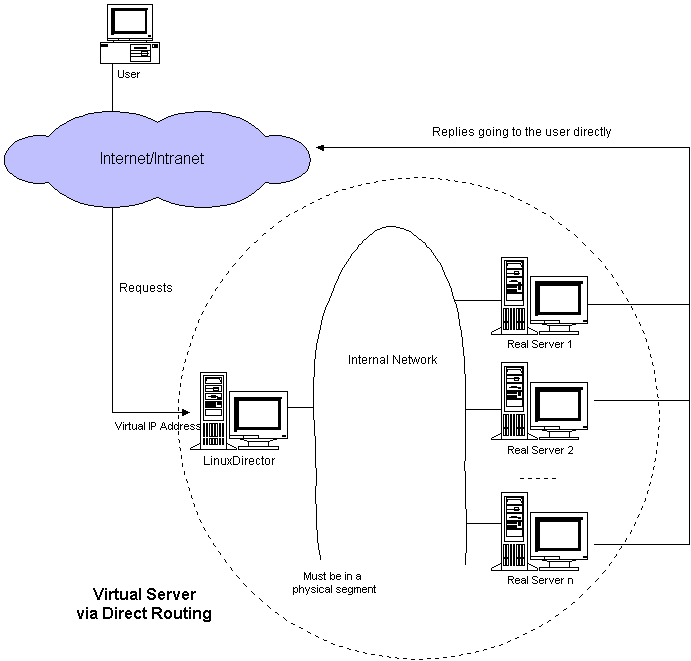

- DR
- director和real server共享vip，director会修改请求包的mac地址，转发给real server，real server直接将结果返回给客户端
1. lvs使用
1.1 环境配置
1.1.1 NAT工作模式
- DR - eth0 10.10.180.223 / eth1 192.168.10.223
- RS1 - eth0 10.10.180.221
- RS2 - eth0 10.10.180.222
其中192.168.10.223是vip
1.1.2 TUN工作模式
1.1.3 DR工作模式
- DR - eth0 10.10.180.223
- RS1 - eth0 10.10.180.221
- RS2 - eth0 10.10.180.222
还需要增加额外vip，配置见下面
调度算法：
- 轮询调度(Round Robin) - rr
- 加权轮询(weighted round robin) - wrr
- 最少连接(least connect) - lc
- 加权最少连接(weighted least connections) - wlc
1.2 配置过程
1.2.1 NAT工作模式
ipvsadm工具安装
yum install ipvsadm -y
DR上的操作
cat << EOF > /usr/local/sbin/lvs_nat.sh #!/bin/bash # director 服务器上开启路由转发功能: echo 1 > /proc/sys/net/ipv4/ip_forward # director 设置nat防火墙 iptables -t nat -F iptables -t nat -X iptables -t nat -A POSTROUTING -s 10.10.180.0/24 -j MASQUERADE # director设置ipvsadm IPVSADM='/sbin/ipvsadm' vip=192.168.10.223 rs1=10.10.180.221 rs2=10.10.180.222 $IPVSADM -C $IPVSADM -A -t $vip:80 -s wlc -p 300 $IPVSADM -a -t $vip:80 -r $rs1:80 -m -w 1 $IPVSADM -a -t $vip:80 -r $rs2:80 -m -w 1 EOF sh /usr/local/sbin/lvs_nat.sh
RS上的操作
# 安装并启动nginx yum install epel-release -y yum install nginx -y /etc/init.d/nginx start # RS上的网关指向DR上的内网ip vim /etc/sysconfig/network-scripts/ifcfg-eth0 ***************************************** GATEWAY=10.10.180.223 *****************************************
1.2.2 TUN工作模式
1.2.3 DR工作模式
ipvsadm工具安装
yum install ipvsadm -y
DR上的操作
cat << EOF > /usr/local/sbin/lvs_dr.sh #!/bin/bash echo 1 > /proc/sys/net/ipv4/ip_forward ipv=/sbin/ipvsadm vip=10.10.180.220 rs1=10.10.180.221 rs2=10.10.180.222 ifconfig eth0:0 $vip broadcast $vip netmask 255.255.255.255 up route add -host $vip dev eth0:0 $ipv -C $ipv -A -t $vip:80 -s wlc $ipv -a -t $vip:80 -r $rs1:80 -g -w 1 $ipv -a -t $vip:80 -r $rs2:80 -g -w 1 EOF sh /usr/local/sbin/lvs_nat.sh
DR上不需要跟nat上一样做nat表规则
RS上的操作
# 安装并启动nginx yum install epel-release -y yum install nginx -y /etc/init.d/nginx start cat << EOF > /usr/local/sbin/lvs_dr_rs.sh #!/bin/bash vip=10.10.180.220 ifconfig lo:0 $vip broadcast $vip netmask 255.255.255.255 up route add -host $vip lo:0 echo "1" >/proc/sys/net/ipv4/conf/lo/arp_ignore echo "2" >/proc/sys/net/ipv4/conf/lo/arp_announce echo "1" >/proc/sys/net/ipv4/conf/all/arp_ignore echo "2" >/proc/sys/net/ipv4/conf/all/arp_announce EOF sh /usr/local/sbin/lvs_nat.sh
- 内核参数：http://www.cnblogs.com/lgfeng/archive/2012/10/16/2726308.html
- RS上的网关不需要像nat中那样指向DR上的内网ip
- RS和DR上也可以把eth0和lo换成eth1
1.3 状态查看
# 测试之前记得telnet vip 80测试 telnet $vip 80 # NAT工作模式下的状态查看 ipvsadm -l IP Virtual Server version 1.2.1 (size=4096) Prot LocalAddress:Port Scheduler Flags -> RemoteAddress:Port Forward Weight ActiveConn InActConn TCP 192.168.10.223:http rr -> 10.10.180.221:http Masq 1 1 3 -> 10.10.180.222:http Masq 1 0 6 # DR工作模式下的状态查看 ipvsadm -l IP Virtual Server version 1.2.1 (size=4096) Prot LocalAddress:Port Scheduler Flags -> RemoteAddress:Port Forward Weight ActiveConn InActConn TCP 10.10.180.220:http rr -> 10.10.180.221:http Route 1 0 0 -> 10.10.180.222:http Route 1 0 1 ipvsadm -Lnc IPVS connection entries pro expire state source virtual destination TCP 01:20 FIN_WAIT 10.10.180.13:63280 10.10.180.220:80 10.10.180.221:80 TCP 14:57 ESTABLISHED 10.10.180.13:63335 10.10.180.220:80 10.10.180.221:80 TCP 00:20 FIN_WAIT 10.10.180.13:63270 10.10.180.220:80 10.10.180.221:80 TCP 14:51 ESTABLISHED 10.10.180.13:63317 10.10.180.220:80 10.10.180.221:80 TCP 00:17 NONE 10.10.190.19:0 10.10.180.220:80 10.10.180.222:80 TCP 00:54 NONE 10.10.180.13:0 10.10.180.220:80 10.10.180.221:80 TCP 00:00 FIN_WAIT 10.10.180.13:63155 10.10.180.220:80 10.10.180.222:80
